مانیتورینگ قلبی یکی از مهم‌ترین اقدامات تشخیصی و پایش وضعیت بیمار در بخشهای اورژانس، مراقبت‌های ویژه (ICU)، اتاق عمل و مراکز توان‌بخشی است. برای ثبت و نمایش دقیق فعالیت الکتریکی قلب، باید سیگنال‌های الکتریکی بسیار ضعیف بدن از طریق الکترودها و کابل‌های مانیتورینگ قلبی به دستگاه مانیتور یا نوار قلب منتقل شوند. این تجهیزات که با نام‌هایی مانند کابل قفسه سینه، سیم قفسه سینه و سیم اتصال الکترود قلبی شناخته می‌شوند، نقش مهمی در ثبت صحیح ریتم و فعالیت الکتریکی قلب دارند. در این مقاله، نحوه اتصال کابل قفسه سینه در سیستم‌های سه‌تایی و پنج‌تایی را به‌صورت کامل بررسی می‌کنیم و علاوه بر روش صحیح اتصال الکترودها، به نکات کاربردی مربوط به مانیتورینگ قلب و الکتروشوک نیز می‌پردازیم.
کاربرد سیم‌های اتصال قفسه سینه در مانیتورینگ
سیم قفسه سینه و کابل‌های مانیتورینگ قلبی برای انتقال سیگنال‌های الکتریکی قلب از الکترودهای متصل به بدن بیمار به دستگاه مانیتور، ECG یا الکتروشوک استفاده می‌شوند. این سیگنال‌ها پس از دریافت و پردازش توسط دستگاه، به‌صورت موج قلبی و اطلاعات مربوط به ریتم و ضربان قلب روی نمایشگر ظاهر می‌شوند. به این ترتیب، کادر درمان میتواند وضعیت ریتم قلب، تعداد ضربان و تغییرات غیرطبیعی یا آریتمی‌های احتمالی را به‌طور مداوم بررسی کند.
کاربرد کابل قفسه سینه تنها به بخشهای اورژانس و مراقبت‌های ویژه محدود نمیشود و در تست استرس قلبی یا تست ورزش (تردمیل) نیز مورد استفاده قرار می‌گیرد. در این آزمایش، فعالیت الکتریکی قلب همزمان با افزایش تدریجی فعالیت بدنی بیمار ثبت میشود تا واکنش قلب به فشار و فعالیت بیشتر ارزیابی شود. از آنجا که بیمار در طول تست حرکت دارد، چسبندگی مناسب الکترودها، کیفیت سیم‌های اتصال و استحکام کانکتورها اهمیت بیشتری پیدا میکند؛ زیرا اتصال نامناسب میتواند باعث ایجاد نویز، اختلال در ثبت سیگنال و کاهش دقت پایش قلبی شود.
علاوه بر این، در مراکز فیزیوتراپی نیز از این سیستم اتصال برای پایش وضعیت قلبی بیمار در حین انجام تمرینات توان‌بخشی بهره گرفته میشود، به‌خصوص برای بیمارانی که سابقه بیماری‌های قلبی عروقی دارند و باید فشار وارده بر قلب در طول جلسات درمانی کنترل شود.
تفاوت سیستم ۳ لید و ۵ لید
سیستم سه لید ساده‌ترین حالت اتصال است و معمولاً برای پایش‌های عمومی و کوتاهمدت در بخشهای اورژانس یا انتقال بیمار استفاده میشود. در این روش، سه الکترود در نقاط مشخصی از بدن قرار می‌گیرند:
- الکترود قرمز: زیر استخوان ترقوه سمت راست
- الکترود زرد: زیر استخوان ترقوه سمت چپ
- الکترود سبز: سمت چپ و پایین قفسه سینه، نزدیک به ناحیه شکم
این آرایش امکان مشاهده یک یا دو لید استاندارد را فراهم میکند و برای تشخیصهای دقیقتر کافی نیست، اما برای پایش عمومی ریتم قلب کاربرد مناسبی دارد.

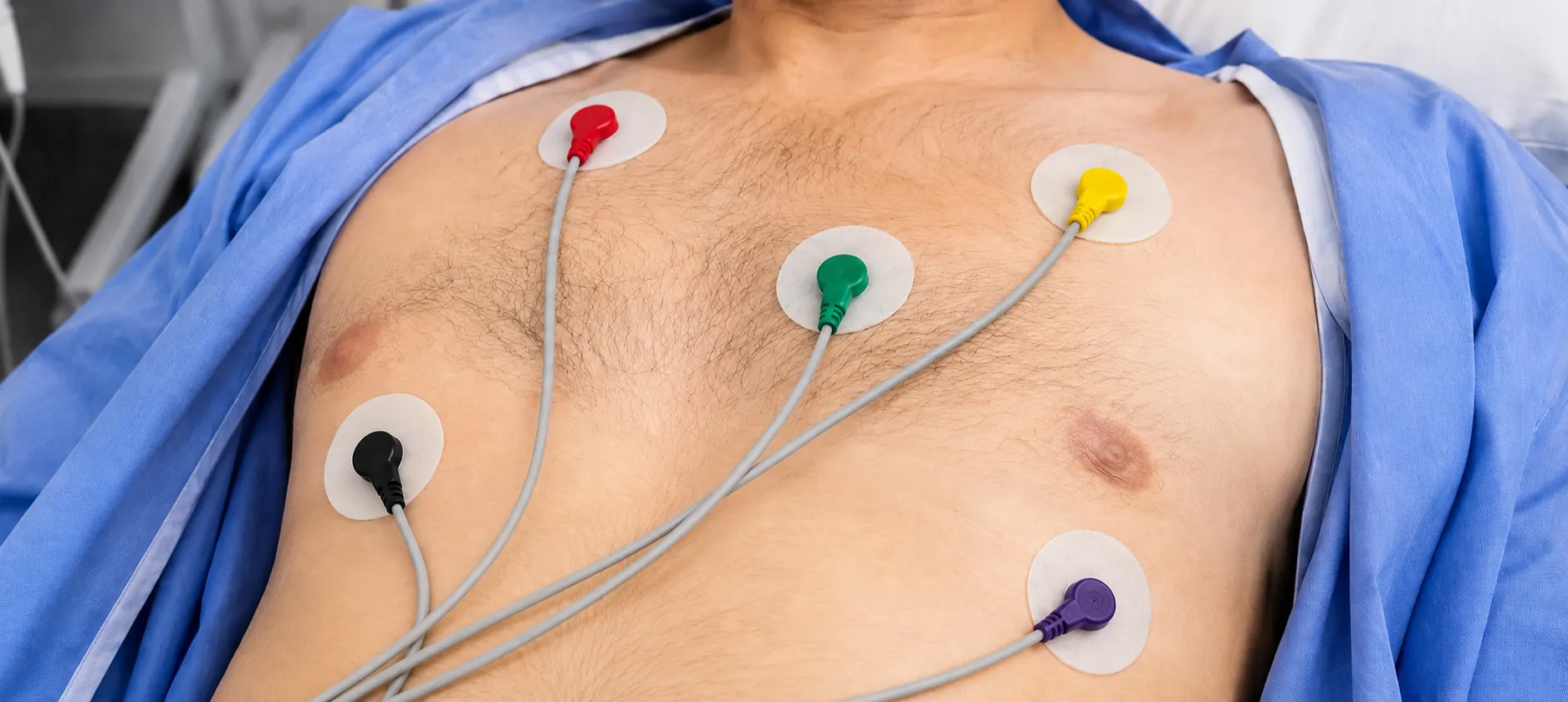

سیستم پنج لید دقت بیشتری ارائه می‌دهد و امکان مشاهده همزمان چند لید را فراهم میکند. در این روش علاوه بر سه رنگ قبلی، دو الکترود دیگر نیز اضافه میشود:
- الکترود سیاه: زیر استخوان ترقوه سمت راست، پایین‌تر از الکترود قرمز
- الکترود سفید یا قهوه‌ای: در ناحیه مرکزی قفسه سینه، معمولاً در فضای بین دنده‌ای چهارم
این سیستم به دلیل داشتن الکترود مرکزی، امکان بررسی دقیقتر تغییرات بخش ST و تشخیص ایسکمی قلبی را بهتر فراهم میکند و در بخشهای مراقبت ویژه بیشتر مورد استفاده قرار می‌گیرد.

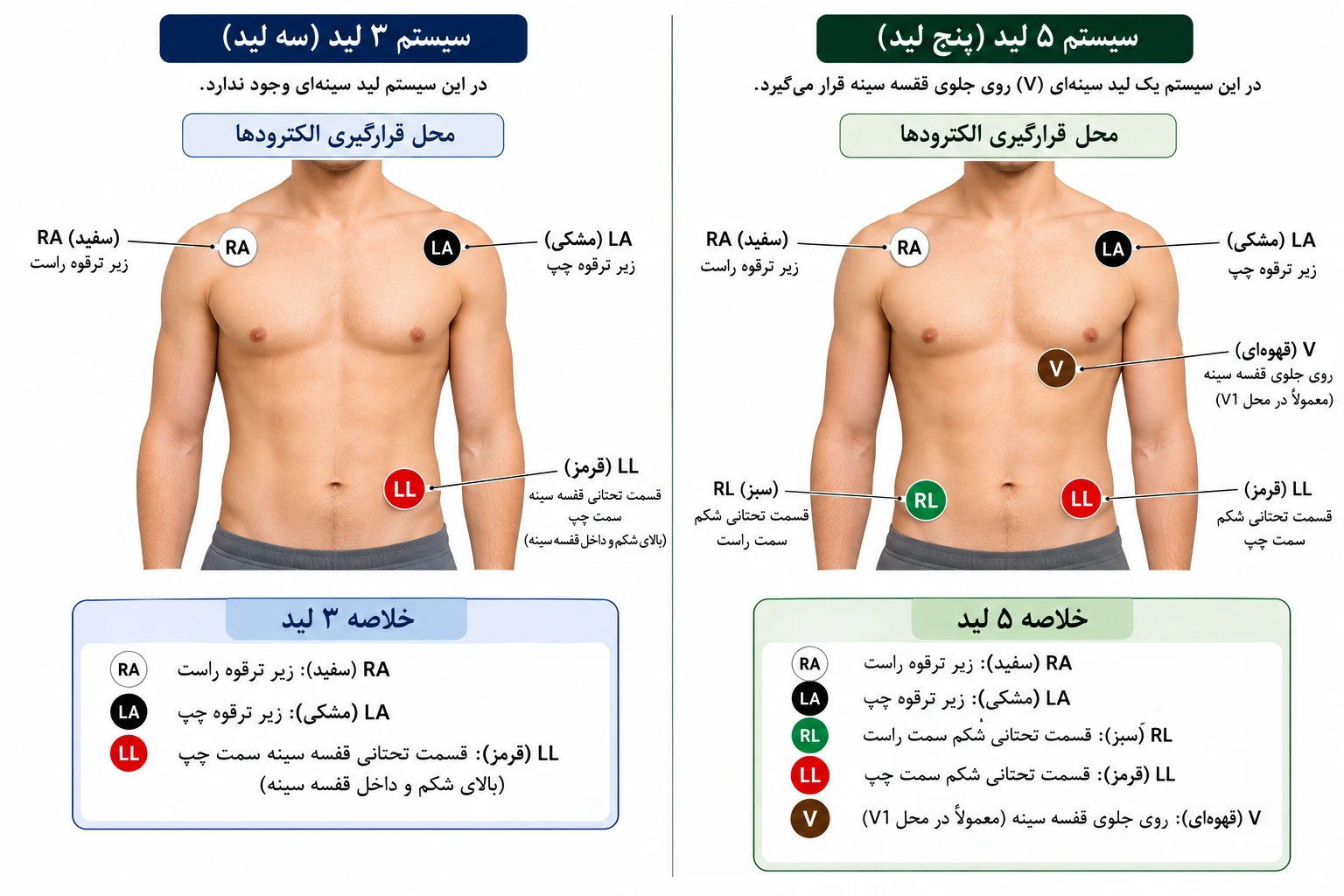

بزرگ‌نماییمحل قرارگیری الکترودهای چست لید در سیستم 3 لید و 5 لید
مراحل نصب و اتصال چست لید به بدن بیمار و دستگاه مانیتورینگ
پیش از نصب چست لید و الکترودهای مانیتورینگ قلبی، آمادهسازی صحیح پوست اهمیت زیادی دارد. محل قرارگیری الکترودها باید تمیز و خشک باشد و در صورت وجود چربی، رطوبت یا موهای زائد، اقدامات لازم برای آمادهسازی پوست انجام شود. پوست نامناسب یا چسبندگی ضعیف الکترود میتواند موجب ایجاد نویز، افت کیفیت سیگنال و اختلال در نمایش موج ECG روی مانیتور شود.
مراحل اتصال چست لید به بیمار
فرآیند نصب و اتصال لیدها به دستگاه مانیتورینگ و چست لید به بدن بیمار را می‌توان به‌صورت زیر انجام داد:
- آمادهسازی پوست: محل قرارگیری الکترودها را بررسی کرده و پوست را تمیز و کاملاً خشک کنید. در صورت نیاز، موهای زائد ناحیه را به‌گونه‌ای اصلاح کنید که به پوست آسیب وارد نشود.
- بررسی الکترودها: بستهبندی الکترود را باز کرده و از سالم بودن آن، تاریخ مصرف و مناسب بودن ژل رسانا اطمینان حاصل کنید. خشک شدن ژل میتواند کیفیت انتقال سیگنال را کاهش دهد.
- قرار دادن الکترودها در محل صحیح: الکترودها را مطابق آرایش استاندارد سیستم مانیتورینگ و محل مشخص‌شده برای هر لید روی بدن بیمار قرار دهید. شماره یا برچسب لید و دستورالعمل سازنده کابل باید مبنای اتصال باشد و نباید صرفاً به رنگ سیم‌ها اتکا کرد.
- اتصال لیدها به الکترودها: کلیپس، دکمه یا کانکتور هر سیم را به الکترود مربوطه متصل کنید. اتصال باید محکم باشد و از کشیده شدن یا پیچ‌خوردگی سیم‌ها جلوگیری شود.
- بررسی سیگنال روی مانیتور: پس از اتصال، موج ECG و کیفیت سیگنال را روی نمایشگر بررسی کنید. در صورت مشاهده نویز یا قطع و وصل شدن سیگنال، ابتدا وضعیت چسبندگی الکترودها، محل قرارگیری آنها و اتصالات سیم‌ها را بررسی کنید.
نکته مهم: محل قرارگیری الکترودها مستقیماً بر کیفیت و تفسیر سیگنال ECG تأثیر می‌گذارد. بنابراین، جابهجایی الکترودها یا اتصال اشتباه کانکتورها به دستگاه میتواند موجب ثبت نادرست سیگنال و در برخی موارد تفسیر اشتباه ریتم قلب شود. در سیستم‌های سه‌لید و پنج‌لید مانیتورینگ قلبی نیز آرایش الکترودها یکسان نیست و باید مطابق نوع کابل، برچسب لیدها و تنظیمات دستگاه انجام شود.
برای بیمارانی که پوست حساس، تحریک‌شده یا آسیبدیده دارند، انتخاب الکترود مناسب با چسبندگی متناسب با شرایط پوست و رعایت دستورالعمل مصرف آن اهمیت بیشتری دارد. همچنین هنگام جدا کردن الکترود، باید از کشیدن چست لید و آسیب رساندن به پوست جلوگیری شود.
انواع الکترود از نظر نوع ژل
الکترودهای ECG و الکترودهای مانیتورینگ قلبی را می‌توان بر اساس نوع ماده رسانا یا ژل رابط بین پوست و بخش فلزی الکترود به دو گروه اصلی تقسیم کرد: الکترودهای دارای ژل مایع و الکترودهای دارای ژل جامد یا نیمه‌جامد. نوع ژل میتواند بر کیفیت انتقال سیگنال، پایداری تماس با پوست و مدت‌زمان مناسب استفاده از الکترود تأثیر بگذارد.
الکترود با ژل مایع
الکترودهای دارای ژل مایع معمولاً تماس الکتریکی مناسبی با پوست ایجاد کرده و امکان انتقال مؤثر سیگنال‌های الکتریکی قلب را فراهم می‌کنند. به همین دلیل، در شرایطی که ثبت سریع و باکیفیت سیگنال ECG اهمیت دارد، می‌توان از این نوع الکترودها استفاده کرد.
یکی از نکات مهم درباره ژل‌های مایع، احتمال کاهش رطوبت و خشک شدن آنها در صورت نگهداری نامناسب یا قرار گرفتن طولانی‌مدت در معرض هواست. خشک شدن ژل میتواند کیفیت تماس الکترود با پوست را کاهش داده و در نتیجه باعث افت کیفیت سیگنال شود. بنابراین، این نوع الکترودها باید مطابق تاریخ مصرف و شرایط نگهداری توصیه‌شده توسط سازنده مورد استفاده قرار گیرند.
الکترود با ژل جامد یا نیمه‌جامد
در نوع دیگر، از ژل جامد یا نیمه‌جامد به‌عنوان ماده رسانا الکترود استفاده میشود. این نوع از چست لیدها معمولاً پایداری مناسبی در طول زمان دارند و به همین دلیل برای مانیتورینگ طولانی‌مدت قلب، از جمله پایش بیماران در بخش مراقبت‌های ویژه (ICU و CCU) یا هنگام انتقال بیمار، کاربرد بیشتری دارند.
با این حال، میزان تحمل پوستی و احتمال ایجاد تحریک، به ترکیبات ژل، مواد چسبنده، طراحی الکترود و شرایط پوست بیمار بستگی دارد؛ بنابراین نمی‌توان همه الکترودهای ژل جامد یا نیمه‌جامد را ذاتاً مناسب‌تر برای پوست‌های حساس دانست.
چگونه نوع مناسب الکترود را انتخاب کنیم؟
انتخاب الکترود مناسب برای مانیتورینگ قلبی باید بر اساس عواملی مانند مدت‌زمان پایش، شرایط پوست بیمار، محل استفاده، میزان تحرک بیمار و نوع کاربرد بالینی انجام شود. در پایش‌های کوتاهمدت ممکن است الکترودهای دارای ژل مایع انتخاب مناسبی باشند، در حالی که برای مانیتورینگ طولانی‌مدت، پایداری الکترود و حفظ کیفیت تماس با پوست اهمیت بیشتری پیدا میکند.
در نهایت، انتخاب الکترود باید مطابق مشخصات فنی محصول، دستورالعمل سازنده و نیاز بالینی بیمار انجام شود. بنابراین، نوع ژل تنها یکی از عوامل مؤثر در انتخاب چست‌لید است و عواملی مانند کیفیت چسب، جنس الکترود، سازگاری با دستگاه مانیتورینگ و شرایط پوست بیمار نیز باید مورد توجه قرار گیرند.
کاربرد در گروه‌های سنی مختلف
نوع و اندازه الکترودهای مورد استفاده برای گروه‌های سنی مختلف متفاوت است. برای نوزادان، از الکترودهایی با سطح تماس کوچک‌تر و چسبندگی ملایم‌تر استفاده میشود تا آسیبی به پوست نازک آنها وارد نشود. در بخشهای نوزادان، دقت در محل‌گذاری الکترود اهمیت ویژه‌ای دارد، زیرا فضای کوچک قفسه سینه نوزاد امکان خطای جانمایی را افزایش می‌دهد.
برای کودکان نیز اندازه الکترود باید متناسب با سن و اندازه بدن انتخاب شود. استفاده از الکترودهای بزرگسالان برای این گروه سنی میتواند باعث همپوشانی نادرست الکترودها و در نتیجه خوانش اشتباه سیگنال شود. کادر درمان معمولاً بر اساس دستورالعمل‌های داخلی بیمارستان، سایز مناسب را برای هر گروه سنی انتخاب میکند.

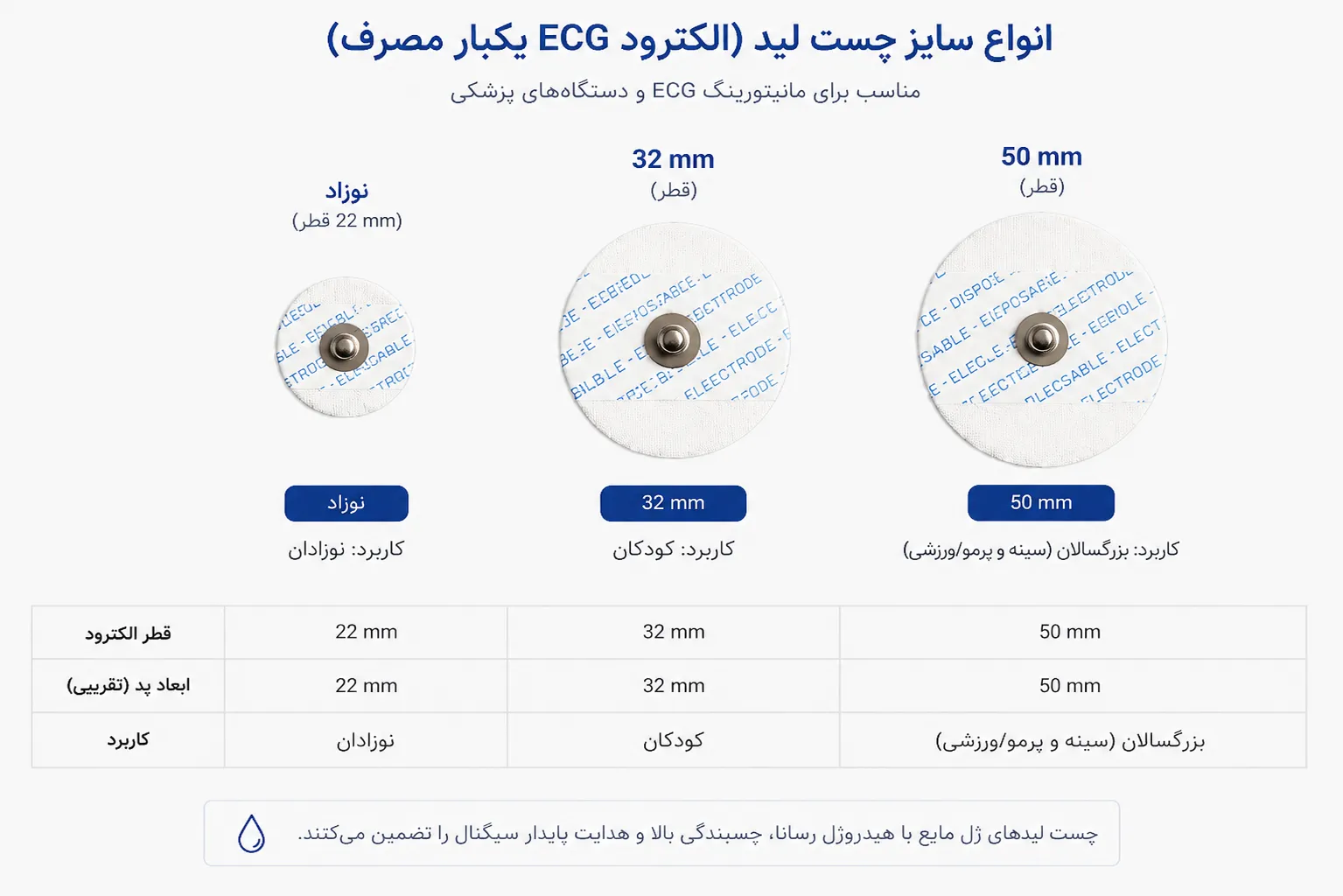

بزرگ‌نماییسایزهای متفاوت چست‌لید برای استفاده سنین مختلف
استفاده از چست‌لید در دستگاه‌های الکتروشوک
یکی دیگر از کاربردهای مهم این سیستم اتصال، ارتباط با دستگاه‌های الکتروشوک است. در مواقعی که بیمار دچار آریتمی میشود و نیاز به شوک الکتریکی دارد، سیستم مانیتورینگ الکتروشوک اطلاعات ریتم قلبی را به دستگاه شوک منتقل میکند تا زمان دقیق تخلیه انرژی همگام با ریتم قلب انجام شود. این هماهنگی باعث میشود شوک در لحظه مناسب از سیکل قلبی اعمال شود و از بروز عوارض جانبی جلوگیری کند.
در چنین شرایطی، کیفیت اتصال الکترودها و سلامت سیم‌ها اهمیت دوچندانی پیدا میکند، چرا که هرگونه اختلال در سیگنال میتواند منجر به تأخیر یا خطا در تشخیص لحظه مناسب اعمال شوک شود. به همین دلیل توصیه میشود پیش از هر اقدام اورژانسی، سلامت فیزیکی سیم‌ها و کیفیت چسبندگی الکترودها بررسی شود.
نکات مربوط به بهداشت و یکبارمصرف بودن چست‌لید
الکترودهای مورد استفاده عموماً یکبارمصرف طراحی شدهاند تا خطر انتقال آلودگی بین بیماران به حداقل برسد. استفاده مجدد از این الکترودها نه‌تنها از نظر بهداشتی توصیه نمیشود، بلکه باعث افت کیفیت چسبندگی و در نتیجه ضعیف شدن سیگنال دریافتی نیز میشود. پس از هر بار استفاده، الکترودها باید طبق پروتکل‌های بهداشتی مرکز درمانی دفع شوند.
نگهداری صحیح بسته‌های الکترود نیز اهمیت دارد؛ این محصولات باید در دمای مناسب و دور از نور مستقیم آفتاب نگهداری شوند تا از خشک شدن زودهنگام ژل جلوگیری شود. با توجه به اینکه چست‌لیدها در تماس با هوا کیفیت خود را از دست می‌دهند، بسته‌های بازشده باید هرچه سریع‌تر استفاده شوند.
کاربردهای تخصصی‌تر
علاوه بر مانیتورینگ قلبی، در برخی آزمایش‌های تخصصی دیگر نیز کاربرد دارد. برای مثال، در برخی پروتکل‌های ارزیابی شنوایی که نیاز به ثبت همزمان فعالیت قلبی بیمار در کنار سایر پارامترهای فیزیولوژیک دارند، از الکترودهای مشابه استفاده میشود تا داده‌های دقیق‌تری از وضعیت کلی بیمار در طول آزمایش ثبت شود. این کاربرد نشان می‌دهد که این تجهیزات صرفاً محدود به بخش قلب و عروق نیستند و در حوزه‌های تشخیصی دیگر نیز کاربرد دارند.
اشتباهات رایج در هنگام اتصال
یکی از رایج‌ترین اشتباهات، عدم آمادهسازی مناسب پوست پیش از نصب الکترود است که منجر به سیگنال ضعیف یا نویزدار میشود. اشتباه دیگر، جابهجایی محل الکترودها با یکدیگر است که میتواند تفسیر ریتم قلبی را به‌طور کامل تغییر دهد. همچنین استفاده از الکترودهایی که تاریخ انقضای آنها گذشته یا بستهبندی آنها آسیبدیده باشد، میتواند کیفیت چسبندگی و رسانایی را به‌شدت کاهش دهد.
برخی از پرسنل درمانی نیز ممکن است در هنگام اتصال کابل‌ها به الکترود، دقت کافی در بررسی محکم بودن اتصال کلیپس به عمل نیاورند که این موضوع میتواند در طول پایش، باعث قطع و وصل سیگنال شود. بررسی دوره‌ای اتصالات، به‌خصوص در بیمارانی که برای مدت طولانی تحت پایش هستند، ضروری است.
سوالات متداول
تفاوت اصلی سیستم سه لید و پنج لید در مانیتورینگ قلبی چیست؟
سیستم سه لید سادهتر است و برای پایش عمومی و کوتاهمدت، مثلاً در اورژانس یا حین انتقال بیمار، کاربرد دارد؛ اما دقت کافی برای تشخیصهای تخصصی ندارد. سیستم پنج لید با داشتن الکترود مرکزی اضافه، امکان بررسی دقیقتر تغییرات بخش ST و تشخیص ایسکمی قلبی را فراهم میکند و بیشتر در بخشهای مراقبت ویژه استفاده میشود.
چرا باید اتصال لیدها را بر اساس برچسب و نه رنگ سیم انجام داد؟
چون آرایش رنگها ممکن است بسته به سازنده کابل متفاوت باشد. اتکای صرف به رنگ سیم میتواند منجر به جابهجایی محل الکترودها و در نتیجه تفسیر نادرست ریتم قلبی شود؛ به همین دلیل باید شماره یا برچسب لید و دستورالعمل سازنده مبنای اتصال قرار گیرد.
علت اصلی نویز یا قطع و وصل شدن سیگنال ECG روی مانیتور چیست؟
شایعترین علتها شامل آمادهسازی نامناسب پوست پیش از نصب الکترود، خشک شدن ژل رسانا، محکم نبودن اتصال کلیپس یا کانکتور سیم به الکترود، و استفاده از الکترودهایی با بستهبندی آسیبدیده یا تاریخ مصرف گذشته است.
چه تفاوتی بین الکترودهای با ژل مایع و ژل جامد یا نیمه‌جامد وجود دارد؟
الکترودهای ژل مایع معمولاً تماس الکتریکی سریع و باکیفیتی ایجاد می‌کنند اما در معرض هوا زودتر خشک می‌شوند. الکترودهای ژل جامد یا نیمه‌جامد پایداری بیشتری در طول زمان دارند و برای مانیتورینگ طولانی‌مدت، مانند پایش در ICU یا حین انتقال بیمار، مناسب‌ترند.
آیا الکترودهای مانیتورینگ قلبی قابل استفاده مجدد هستند؟
خیر، این الکترودها یکبارمصرف طراحی شدهاند تا خطر انتقال آلودگی بین بیماران کاهش یابد. استفاده مجدد از آنها هم از نظر بهداشتی توصیه نمیشود و هم باعث افت چسبندگی و ضعیف شدن کیفیت سیگنال دریافتی میشود.
